1. Pendahuluan[kembali]

Kontrol penyiraman tanaman otomatis merupakan inovasi dalam bidang pertanian dan hortikultura yang bertujuan untuk mengoptimalkan penggunaan air serta meningkatkan efisiensi dalam merawat tanaman.Dimana tugas besar ini bertujuan untuk merancang dan mensimulasikan sistem kontrol penyiram tanaman otomatis di software proteus.

Sistem ini memanfaatkan berbagai sensor untuk mengumpulkan data lingkungan dan kondisi tanah, yang kemudian digunakan untuk menentukan waktu dan jumlah penyiraman yang tepat. Sensor kelembaban tanah (soil moisture sensor) berfungsi mengukur kadar air dalam tanah dan mengaktifkan penyiraman ketika kadar air berada di bawah tingkat yang ditentukan. Sensor tingkat air (water level sensor) memantau ketersediaan air dalam tangki penyiraman, memastikan suplai air selalu tersedia. Sensor sentuh (touch sensor) digunakan untuk mendeteksi sentuhan oleh air hujan. Sensor hujan (rain sensor) mendeteksi curah hujan dan akan menutup teras tanaman saat hujan terdeteksi, menghindari kebanjiran pada tanaman. Terakhir, sensor jarak (ultrasonic sensor) dapat digunakan untuk mendeteksi keberadaan manusia atau hewan yang mendekat ke area penyiraman, sehingga sistem dapat menutup pintu secara otomatis dan menghindari gangguan. Kombinasi dari berbagai sensor ini memungkinkan sistem penyiraman tanaman bekerja secara efisien dan responsif terhadap kondisi lingkungan, mendukung pertumbuhan tanaman yang sehat dan penggunaan air yang bijaksana.

2. Tujuan[kembali]

· Mengetahui dan Memahami penggunaan Aplikasi Dioda, Transistor Bipolar, Transistor Unipolar , dan Op-AMP dalam suatu rangkaian

· Dapat membuat simulasi tugas besar dengan judul "KontroLPenyiram Tanaman"

· Mampu menjelaskan prinsip kerja dari Kontrol Penyiram Tanaman Otomatis

3. Alat dan Bahan[kembali]

A. Alat

DC Voltmeter

DC Voltmeter merupakan alat yang digunakan untuk mengukur besar tengangan pada suatu komponen. Cara pemakaiannya adalah dengan memparalelkan kaki2 Voltmeter dengan komponen yang akan diuji tegangannya.

· · DC Amperemeter

DC Amperemeter merupakan alat yang digunakan untuk mengukur besar arus pada suatu komponen. Cara pemakaiannya dengan memposisikan kaki2 Amperemeter secara seri dengan komponen yang akan diuji besar kuat arusnya.

B. Bahan.

· Baterai

Baterai adalah sebuah sumber energi yang dapat merubah energi kimia yang disimpannya menjadi energi listrik yang dapat digunakan seperti perangkat elektronik.

Pinout dari baterai :

· Resistor

Resistor adalah komponen dasar elektronika yang berfungsi menghambat/membatasi jumlah arus input atau arus yang mengalir masuk ke dalam satu rangkaian, dimana kemampuan resistor dalam membatasi arus masuk sesuai dengan spesifikasi resistor tersebut. Sesuai dengan namanya resistor bersifat resistif dan umumnya terbuat dari bahan karbon.

· Ground

Ground adalah titik yang dianggap sebagai titik baliknya arus listrik atau beda potensialnya bernilai 0 (nol). Fungsi Ground adalah memberi perlidungan pada peggunaan peralatan listrik.

· Dioda

Dioda memiliki fungsi sebagai penyearah arus listrik. Fungsi dioda atau diode adalah mampu mengubah arus bolak-balik (AC) menjadi arus yang searah (DC). Dioda memiliki fungsi sebagai penyetabil tegangan.

· Power Supply

Berfungsi sebagai sumber daya bagi rangkaian.

· Kapasitor

Kapasitor merupakan komponen elektronika yang terdiri dari dua konduktor. Dimana keduanya dipisahkan oleh dua penyekat yang disebut dengan keping. Sederhanannya fungsi utama kapasitor adalah untuk menyimpan energi listrik, namun masih banyak lagi fungsi-fungsi kapasitor yang harus kamu ketahui.

Cara menentukan:

Nilai kapasitor (104J) : 10 * 10^4 pF = 10^5 pF = 100nF; toleransi 5% = ± 95nF sampai 105nF
Kapasitor adalah komponen elektronika pasif yang dapat menyimpan muatan listrik dalam waktu sementara.
Cara menghitung nilai kapasitor :
1. Masukan 2 angka pertama langsung untuk nilai kapasitor.
2. Angka ke-3 berfungsi sebagai perpangkatan (10^n) nilai kapasitor.
3. Satuan kapasitor dalam piko farad.
4. Huruf terakhir menyatakan nilai toleransi dari kapasitor.

Daftar nilai toleransi kapasitor :
B = 0.10pF
C = 0.25pF
D = 0.5pF
E = 0.5%
F = 1%
G = 2%
H = 3%
J = 5%
K = 10%
M = 20%
Z = + 80% dan -20%

Pinout:

Spesifikasi:

1. · Operational Amplifier (741)

Operational Amplifier (741) berfungsi sebagai penguat dan pengindra sinyal masukkan, baik DC maupun AC, juga sebagai penguat differensiasi impedansi masukkan tinggi, penguat keluaran impedansi rendah.

· Transistor

Transistor merupakan sebuah alat semikonduktor yang dapat dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.

Spesifikasi:

· Relay

Spesifikasi

Konfigurasi Pin

Logic State

Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.

Pinout

Komponen output

· Motor DC

Spesifikasi :

Built-in gearbox
Vsuplai : Dc 12V
Arus : 2 A
Speed : 400 rpm
Torsi : 6.5 Kg.cm
Ratio gear : 1:21
Dimensi body : panjang 5 cm x diameter 2,5 cm
Dimensi shaft : panjang 1 cm x diameter 4 mm
Berat : 0,2 Kg

Pinout

· LED

Light Emitting Diode atau yang sering disingkat LED merupakan sebuah komponen elektromagnetik yang dapat memancarkan cahaya monokromatik melalui tegangan maju. LED terbuat dari bahan semi konduktor yang merupakan keluarga dioda.

Spesifikasi Lampu LED

Klasifikasi tegangan LED menurut warna yang dihasilkan:

Infra merah : 1,6 V.
Merah : 1,8 V – 2,1 V.
Oranye : 2,2 V.
Kuning : 2,4 V.
Hijau : 2,6 V.
Biru : 3,0 V – 3,5 V.
Putih : 3,0 – 3,6 V.
Ultraviolet : 3,5 V.

Komponen input

· Sensor Touch

Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya.

Spesifikasi :

Pinout :

· Sensor Soil Moisture

Spesifikasi dari Sensor Soil Moisture :

Tegangan Operasi: 3.3V hingga 5V DC
Operasi Saat Ini: 15mA
Output Digital - 0V hingga 5V, Level pemicu yang dapat disesuaikan dari preset
Output Analog - 0V hingga 5V berdasarkan radiasi infra merah dari nyala api yang jatuh pada sensor
LED menunjukkan keluaran dan daya
Ukuran PCB: 3,2 cm x 1,4 cm
Desain berbasis LM393
Mudah digunakan dengan Mikrokontroler atau bahkan dengan IC Digital / Analog normal
Kecil, murah, dan mudah didapat

Konfigurasi Sensor Soil Moisture :

· Water Level Sensor

Water level sensor berfungsi untuk mendeteksi ketinggian air.

Konfigurasi pin water level sensor

"S" stand for signal input

"+" stand for power supply

"-" stand for GND

Spesifikasi water level sensor

1. Tegangan kerja: 5V

2. Bekerja Saat Ini: <20ma br=""> 3. Antarmuka: Analog

4. Lebar deteksi: 40mm × 16mm

5. Suhu Kerja: 10 ℃ ~ 30 ℃

6. Berat: 3g

7. Ukuran: 65mm × 20mm × 8mm

8. Antarmuka yang kompatibel dengan Arduino

9. Konsumsi daya rendah

10. Sensitivitas tinggi

11. Sinyal tegangan keluaran: 0 ~ 4.2V

Aplikasi water level sensor

1. Mendeteksi curah hujan Rainfall detecting

2. Kebocoran cairan

3. Kepenuhan tank air

· Rain Sensor

Rain sensor berfungsi untuk mendeteksi kebocoan dari tank air.

Konfigurasi pin rain sensor

Spesifikasi rain sensor

1. Konsumsi daya sangat sedikit

2. Sensor ini bermaterial dari FR-04 dengan dimensi 5cm x 4cm berlapis nikel dan dengan kualitas tinggi pada kedua sisinya

3. Pada lapisan module mempunyai sifat anti oksidasi sehingga tahan terhadap korosi

4. Tegangan kerja masukan sensor 3.3V – 5V

5. Menggunakan IC comparator LM393 yang stabil

6. Output dari modul comparator dengan kualitas sinyal bagus lebih dari 15mA

7. Dilengkapi lubang baut untuk instalasi dengan modul lainnya

8. Terdapat potensiometer yang berfungsi untuk mengatur sensitifitas sensor

9. Terdapat 2 Output yaitu digital (0 dan 1) dan analog (tegangan)

10. Dimensi PCB yaitu 3.2 cm x 1.4 cm

· Sensor GP2D120

Sensor infrared ranger Sharp GP2D120 memiliki kemampuan membaca jarak 4-30 cm. Namun, hasil konversi A/D tidak linier. Artinya, tegangan output sensor tidak berbanding lurus dengan jarak hasil pengukuran.

4. Dasar Teori[kembali]

Sensor Soil Moisture

Soil Moisture Sensor merupakan module untuk mendeteksi kelembaban tanah, yang dapat diakses menggunakan microcontroller seperti arduino.Sensor kelembaban tanah ini dapat dimanfaatkan pada sistem pertanian, perkebunan, maupun sistem hidroponik mnggunakan hidroton.

Soil Moisture Sensor dapat digunakan untuk sistem penyiraman otomatis atau untuk memantau kelembaban tanah tanaman secara offline maupun online. Sensor yang dijual pasaran mempunyai 2 module dalam paket penjualannya, yaitu sensor untuk deteksi kelembaban, dan module elektroniknya sebagai amplifier sinyal.

Logo Sensor Soil Moisture di proteus:

Rain Sensor

Rain Sensor adalah jenis sensor yang berfungsi untuk mendeteksi terjadinya hujan atau tidak, yang dapat difungsikan dalam segala macam aplikasi dalam kehidupan sehari – hari.

Prinsip kerja dari modul sensor ini yaitu pada saat ada air hujan turun dan mengenai panel sensor maka akan terjadi proses elektrolisasi oleh air hujan. Dan karena air hujan termasuk dalam golongan cairan elektrolit yang dimana cairan tersebut akan menghantarkan arus listrik.

Pada sensor hujan ini terdapat ic komparator yang dimana output dari sensor ini dapat berupa logika high dan low (on atau off). Serta pada modul sensor ini terdapat output yang berupa tegangan pula. Sehingga dapat dikoneksikan ke pin khusus Arduino yaitu Analog Digital Converter. Dengan singkat kata, sensor ini dapat digunakan untuk memantau kondisi ada tidaknya hujan di lingkungan luar yang dimana output dari sensor ini dapat berupa sinyal analog maupun sinyal digital.

Grafik sensor hujan

Water Sensor

Fungsi utama dari water sensor adalah untuk menyimpan air untuk kebutuhan sehari-hari, terutama jika ada masalah kekurangan pasokan air, seperti listrik padam. Secara umum, toren air secara otomatis dikendalikan oleh mekanisme pengatur yang mengisi air ketika air di dalam toren hampir penuh.

Touch Sensor

Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.

Simbol Touch Sensor:

Grafik sensor touch

Sensor GP2D120

Berdasarkan datasheet GP2D12 perbandingn tegangan keluaran sensor dengan jarak adalah sebagai berikut:

Tetapi menurut application note sensor GP2D12 mempunyai hubungan yang cukup linear antara tegangan keluaran sensor (Vout) dengan 1/(distance+K), K bernilai 0,42 untuk tipe GP2D12. Berukut adalah grafik hubungannya:

Transistor

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.
1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.

Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Selain itu, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.
Rumus-rumus transistor:
Spesifikasi :
Bi-Polar Transistor
DC Current Gain (hFE) is 800 maximum
Continuous Collector current (IC) is 100mA
Emitter Base Voltage (VBE) is > 0.6V
Base Current(IB) is 5mA maximum
Konfigurasi Transistor

   Konfigurasi Common Base adalah konfigurasi yang kaki Basis-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT. Pada Konfigurasi Common Base, sinyal INPUT dimasukan ke Emitor dan sinyal OUTPUT-nya diambil dari Kolektor, sedangkan kaki Basis-nya di-ground-kan. Oleh karena itu, Common Base juga sering disebut dengan istilah “Grounded Base”. Konfigurasi Common Base ini menghasilkan Penguatan Tegangan antara sinyal INPUT dan sinyal OUTPUT namun tidak menghasilkan penguatan pada arus.
   Konfigurasi Common Collector (CC) atau Kolektor Bersama memiliki sifat dan fungsi yang berlawan dengan Common Base (Basis Bersama). Kalau pada Common Base menghasilkan penguatan Tegangan tanpa memperkuat Arus, maka Common Collector ini memiliki fungsi yang dapat menghasilkan Penguatan Arus namun tidak menghasilkan penguatan Tegangan. Pada Konfigurasi Common Collector, Input diumpankan ke Basis Transistor sedangkan Outputnya diperoleh dari Emitor Transistor sedangkan Kolektor-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT. Konfigurasi Kolektor bersama (Common Collector) ini sering disebut juga dengan Pengikut Emitor (Emitter Follower) karena tegangan sinyal Output pada Emitor hampir sama dengan tegangan Input Basis.
   Konfigurasi Common Emitter (CE) atau Emitor Bersama merupakan Konfigurasi Transistor yang paling sering digunakan, terutama pada penguat yang membutuhkan penguatan Tegangan dan Arus secara bersamaan. Hal ini dikarenakan Konfigurasi Transistor dengan Common Emitter ini menghasilkan penguatan Tegangan dan Arus antara sinyal Input dan sinyal Output. Common Emitter adalah konfigurasi Transistor dimana kaki Emitor Transistor di-ground-kan dan dipergunakan bersama untuk INPUT dan OUTPUT. Pada Konfigurasi Common Emitter ini, sinyal INPUT dimasukan ke Basis dan sinyal OUTPUT-nya diperoleh dari kaki Kolektor.

Relay

Relay adalah suatu peranti yang bekerja berdasarkan elektromagnetik untuk menggerakan sejumlah kontaktor yang tersusun atau sebuah saklar elektronis yang dapat dikendalikan dari rangkaian elektronik lainnya dengan memanfaatkan tenaga listrik sebagai sumber energinya. Kontaktor akan tertutup (menyala) atau terbuka (mati) karena efek induksi magnet yang dihasilkan kumparan (induktor) ketika dialiri arus listrik. Berbeda dengan saklar, pergerakan kontaktor (on atau off) dilakukan manual tanpa perlu arus listrik.

Kapasitas Pengalihan Maksimum:

Simbol Relay di Proteus:

Battery

Baterai (Battery) adalah sebuah sumber energi yang dapat merubah energi kimia yang disimpannya menjadi energi listrik yang dapat digunakan seperti perangkat elektronik. Hampir semua perangkat elektronik yang portabel seperti handphone, laptop, dan maianan remote control menggunakan baterai sebagai sumber listriknya. Dengan adanya baterai, sehingga tidak perlu menyambungkan kabel listrik ke terimanal untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Setiap baterai terdiri dari terminal positif (Katoda) dan terminal negatif (Anoda) serta elektrolit yang berfungsi sebagai penghantar. Output arus listrik dari baterai adalah arus searah atau disebut juga dengan arus DC (Direct Current). Pada umumnya, baterai terdiri dari 2 jenis utama yakni baterai primer yang hanya dapat sekali pakai (single use battery) dan baterai sekunder yang dapat diisi ulang (rechargeable battery).

Simbol battery di proteus:

Resistor

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika. Sebagaimana fungsi resistor yang sesuai namanya bersifat resistif dan termasuk salah satu komponen elektronika dalam kategori komponen pasif. Satuan atau nilai resistansi suatu resistor di sebut Ohm dan dilambangkan dengan simbol Omega (Ω). Sesuai hukum Ohm bahwa resistansi berbanding terbalik dengan jumlah arus yang mengalir melaluinya. Selain nilai resistansinya (Ohm) resistor juga memiliki nilai yang lain seperti nilai toleransi dan kapasitas daya yang mampu dilewatkannya. Semua nilai yang berkaitan dengan resistor tersebut penting untuk diketahui dalam perancangan suatu rangkaian elektronika oleh karena itu pabrikan resistor selalu mencantumkan dalam kemasan resistor tersebut.

Rumus Resistor:

Seri : R_total = R₁ + R₂ + R₃ + ….. + R_n

Dimana :

Rtotal = Total Nilai Resistor

R₁ = Resistor ke-1

R₂ = Resistor ke-2

R₃ = Resistor ke-3

R_n = Resistor ke-n

Paralel: 1/R_total = 1/R₁ + 1/R₂ + 1/R₃ + ….. + 1/R_n

Dimana :

R_total = Total Nilai Resistor

R₁ = Resistor ke-1

R₂ = Resistor ke-2

R₃ = Resistor ke-3

R_n = Resistor ke-n

Simbol Resistor:

LED

LED atau singkatan dari Light Emitting Diode adalah salah satu komponen elektronik yang tidak asing lagi di kehidupan manusia saat ini. LED saat ini sudah banyak dipakai, seperti untuk penggunaan lampu permainan anak-anak, untuk rambu-rambu lalu lintas, lampu indikator peralatan elektronik hingga ke industri, untuk lampu emergency, untuk televisi, komputer, pengeras suara (speaker), hard disk eksternal, proyektor, LCD, dan berbagai perangkat elektronik lainnya sebagai indikator bahwa sistem sedang berada dalam proses kerja, dan biasanya berwarna merah atau kuning. LED ini banyak digunakan karena komsumsi daya yang dibutuhkan tidak terlalu besar dan beragam warna yang ada dapat memperjelas bentuk atau huruf yang akan ditampilkan. dan banyak lagi

Pada dasarnya LED itu merupakan komponen elektronika yang terbuat dari bahan semi konduktor jenis dioda yang mampu memencarkan cahaya. LED merupakan produk temuan lain setelah dioda. Strukturnya juga sama dengan dioda, tetapi belakangan ditemukan bahwa elektron yang menerjang sambungan P-N. Untuk mendapatkna emisi cahaya pada semikonduktor, doping yang pakai adalah galium, arsenic dan phosporus. Jenis doping yang berbeda menghasilkan warna cahaya yang berbeda pula.

Rumus mencari resistor pada LED:

R = (V_S – V_L) / I

Dimana :

R = Nilai Resistor yang diperlukan (dalam Ohm (Ω))

V_S = Tegangan Input (dalam Volt (V))

V_L = Tegangan LED (dalam Volt (V))

I = Arus Maju LED (dalam Ampere (A))

Simbol LED di Proteus:

Ground

Ground adalah suatu sistem instalasi listrik yang bisa meniadakan beda potensial sebagai pelepasan muatan listrik berlebih pada suatu instalasi listrik dengan cara mengalirkannya ke tanah sehingga istilah sehari hari yang sering digunakan yaitu pentanahan atau arde.

Simbol ground di proteus :

Motor DC

Motor DC adalah motor listrik yang memerlukan suplai tegangan arus searah pada kumparan medan untuk diubah menjadi energi gerak mekanik. Kumparan medan pada motor dc disebut stator (bagian yang tidak berputar) dan kumparan jangkar disebut rotor (bagian yang berputar). Motor arus searah, sebagaimana namanya, menggunakan arus langsung yang tidak langsung/directunidirectional.

Motor DC adalah piranti elektronik yang mengubah energi listrik menjadi energi mekanik berupa gerak rotasi. Pada motor DC terdapat jangkar dengan satu atau lebih kumparan terpisah. Tiap kumparan berujung pada cincin belah (komutator). Dengan adanya insulator antara komutator, cincin belah dapat berperan sebagai saklar kutub ganda (double pole, double throw switch). Motor DC bekerja berdasarkan prinsip gaya Lorentz, yang menyatakan ketika sebuah konduktor beraliran arus diletakkan dalam medan magnet, maka sebuah gaya (yang dikenal dengan gaya Lorentz) akan tercipta secara ortogonal diantara arah medan magnet dan arah aliran arus. Kecepatan putar motor DC (N) dirumuskan dengan Persamaan berikut.

Simbol motor DC di proteus:

Grafik respon

Logic Toggle

berfungsi sebagai untuk memutuskan alur energi yg menyambung ke IC, atau untuk menghubungkannya. Jadi logic toggle pada dasarnya adalah alat penyambung atau pemutus alur.

Simbol Logic Toggle di proteus :

Dioda

Spesifikasi

Dioda adalah komponen yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Sebuah Dioda dibuat dengan menggabungkan dua bahan semi-konduktor tipe-P dan semi-konduktor tipe-N. Ketika dua bahan ini digabungkan, terbentuk lapisan kecil lain di antaranya yang disebut depletion layer. Ini karena lapisan tipe-P memiliki hole berlebih dan lapisan tipe-N memiliki elektron berlebih dan keduanya mencoba berdifusi satu sama lain membentuk penghambat resistansi tinggi antara kedua bahan seperti pada gambar di bawah ini. Lapisan penyumbatan ini disebut depletion layer.

Ketika tegangan positif diterapkan ke Anoda dan tegangan negatif diterapkan ke Katoda, dioda dikatakan dalam kondisi bias maju. Selama keadaan ini tegangan positif akan memompa lebih banyak hole ke daerah tipe-P dan tegangan negatif akan memompa lebih banyak elektron ke daerah tipe-N yang menyebabkan depletion layer hilang sehingga arus mengalir dari Anoda ke Katoda. Tegangan minimum yang diperlukan untuk membuat dioda bias maju disebut forward breakdown voltage.

Jika tegangan negatif diterapkan ke anoda dan tegangan positif diterapkan ke katoda, dioda dikatakan dalam kondisi bias terbalik. Selama keadaan ini tegangan negatif akan memompa lebih banyak elektron ke material tipe-P dan material tipe-N akan mendapatkan lebih banyak hole dari tegangan positif yang membuat depletion layer lebih besar dan dengan demikian tidak memungkinkan arus mengalir melaluinya. Kondisi ini hanya terjadi pada dioda yang ideal, kenyataannya arus yang kecil tetap dapat mengalir pada bias terbalik dioda.

Dioda dapat dibagi menjadi beberapa jenis:

1. Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.

2. Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.

3. Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan.

4. Dioda Photo yang berfungsi sebagai sensor cahaya.

5. Dioda Schottky yang berfungsi sebagai Pengendali.

Untuk menentukan arus zenner berlaku persamaan:

Keterangan:

Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.

Op-Amp LM741

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Op-Amp memiliki beberapa karakteristik, di antaranya:
a. Penguat tegangan tak berhingga (AV = ∼)
b. Impedansi input tak berhingga (rin = ∼)
c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)
d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

Rangkaian dasar Op-Amp

Op Amp IC 741 adalah sirkuit terpadu monolitik, yang terdiri dari Penguat Operasional tujuan umum. Ini pertama kali diproduksi oleh semikonduktor Fairchild pada tahun 1963. Angka 741 menunjukkan bahwa IC penguat operasional ini memiliki 7 pin fungsional, 4 pin yang mampu menerima input dan 1 pin output.
Op Amp IC 741 dapat memberikan penguatan tegangan tinggi dan dapat dioperasikan pada rentang tegangan yang luas, yang menjadikannya pilihan terbaik untuk digunakan dalam integrator, penguat penjumlahan, dan aplikasi umpan balik umum. Ini juga dilengkapi perlindungan hubung singkat dan sirkuit kompensasi frekuensi internal yang terpasang di dalamnya.
Konfigurasi PIN
Spesifikasi:
Respons karakteristik kurva I-O:

Amplifier Operasional:
Penguat Pembalik:
Istilah berikut digunakan dalam rumus dan persamaan untuk Penguatan Operasional.
·         R f  = Resistor umpan balik
·         R in  = Resistor Masukan
·         V in = Tegangan masukan
·         V keluar  = Tegangan keluaran
·         Av  = Penguatan Tegangan
Penguatan tegangan:
Gain loop dekat dari penguat pembalik diberikan oleh;
Tegangan Keluaran:
Tegangan keluaran tidak sefasa dengan tegangan masukan sehingga dikenal sebagai  penguat pembalik .

Penguat Non-Pembalik:
Istilah yang digunakan untuk rumus dan persamaan Penguat Non-Pembalik.
·         R f  = Resistor umpan balik
·         R = Resistor Tanah
·         V masuk = Tegangan masukan
·         V keluar  = Tegangan keluaran
·         Av  = Penguatan Tegangan
Keuntungan Penguat:
Gain total penguat non-pembalik adalah;
Tegangan Keluaran:
Tegangan output penguat non-pembalik sefasa dengan tegangan inputnya dan diberikan oleh;

Unity Gain Amplifier / Buffer / Pengikut Tegangan:
Jika resistor umpan balik dilepas yaitu R f  = 0, penguat non-pembalik akan menjadi pengikut / penyangga tegangan

5. Percobaan[kembali]

a) Prosedur[kembali]

1. Buka aplikasi proteus

2. Siapkan alat dan bahan pada library proteus rangkaian ini

3. Rangkai setiap komponen

4. Ubah spesifikasi komponen sesuai kebutuhan

5. Jalankan simulasi rangkaian

b) Rangkaian simulasi [kembali]

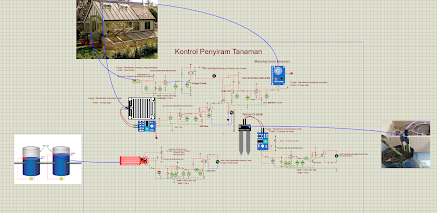

Rangkaian Keseluruhan.

Rangkaian dengan Soil Moisture Sensor

Prinsip kerja.

Sensor soil berfungsi untuk mendeteksi kelembaban keadaan tanah. Letaknya menancap pada tanah. Ketika potensiometer nya <= 70% yakni tanah dalam keadaan basah maka tidak akan ada arus yang mengalir hal ini menandakan lembab sehingga tanaman tidak perlu disiram. Ketika soil sensor sensor aktif ( tanah kering ) ditandai dengan potensiometer >70%maka sensor akan mengeluarkan tegangan sebesar +3,53V lalu di umpankan ke kaki non inverting OP-AMP dan dibandingkan dengan kaki inverting karena tegangan pada kaki non inverting lebih besar maka output OP-AMP plus saturasi(+) ,V referensi didapat dari Vref = Persentase potensiomneter X tegangan pada potensiometer . Rangkaian ini adalah detector non inverting dengan Vout = Aol (V1-V2). AOL untuk Op-amp 1458 sama seperti op amp lainnya, dimana terjadi penguatan yang tak terhingga kira kira 100.000 kali. Maka berlakulah rumus Vsaturasi = +Vs - 2. Sehingga didapatkan Vsaturasi = +12 - 2 = 10V. lalu arus mengalir ke resistor lalu ke kaki base trasintor sehingga tegangan pada kaki base transistor sebesar 0,85 V dengan begitu maka transistor jadi ON ,dengan ON nya transistor maka ada nya arus yang mengalir dari supply menuju relay lalu ke kaki kolektor lalu ke emitor lalu ke ground ,dengan adanya arus yang mengaliri relay sehingga relay menjadi ON ,sehingga switch relay bergeser dari kanan ke kiri lalu ke batrai 12V dan motor bergerak sehingga pompa hidup dan tanah disiram.

Rangkaian dengan Rain Sensor

Prinsip Kerja:

Sensor rain berfungsi untuk mendeteksi terjadinya hujan atau tidak. Letaknya berada di atas atap teras. Ketika air hujan jatuh ke atas atap maka sensor akan berlogika 1. Arus dari sumber tegangan sebesar +7V masuk ke sensor hujan. Sehingga arus mengalir melewati resistor 10kohm dan masuk ke kaki non inverting amplifier. Rangkaian ini berjenis voltage follower yang mana pada kaki non invertingnya terbaca Vin sebesar +5V . Yang mana rumus keluarannya Vout/Vin=1, maka Vout =Vin x 1 yang berarti 5v x1 = 5v . Arus mengalir melewati R12 sebesar 10kohm menuju ke basis transistor. Terbaca tegangan pada basis transistor (VBE) sebesar +0,83V artinya transistor telah memenuhi syarat aktiv > 0,7V. Transistor ini memakai Emiter bias karena ada resistor di kaki emiternya sebesar 100. Arus tadi akan mengalir melewati R7 dan sumber tegangan +9V menuju relay, lalu ke kaki kolektor, emitor , melewati R7 dan ke ground. Dikarenakan transistor dan relay aktiv maka switch akan berpindah dari kanan ke kiri. Arus akan mengalir menuju batrai 12V dimana terdapat 2 percabangan. Cabang 1 mengalir menuju R2 yang fungsinya untuk menghidupkan LED biru. Cabang 2 mengalir ke motor sehingga motor berputar yang mengakibatkan pintu teras tertutup sehingga hujan tidak membanjiri teras tanaman.

Rangkaian dengan Water Sensor

Prinsip Kerja:

Water sensor berfungsi untuk mendeteksi tangki air dalam keadaan kosong atau penuh. Letaknya pada tangki air. Ketika potensiometer nya <= 80% yakni air tinggi/penuh maka tidak akan ada arus yang mengalir hal ini menandakan tangki dalam keadaan penuh sehingga tidak perlu diisi. Ketika water level sensor aktif ( air rendah ) ditandai dengan potensiometer >80%maka sensor akan mengeluarkan tegangan sebesar 4,02 lalu di umpankan ke kaki non inverting OPAMP dan dibandingkan dengan kaki inverting karena tegangan pada kaki non inverting lebih besar maka output OPAMP plus saturasi(+) ,V referensi didapat dari Vref = Persentase potensiomneter X tegangan pada potensiometer . Rangkaian ini adalah detector non inverting dengan Vout = Aol (V1-V2). AOL untuk Op-amp 3403 sama seperti op amp lainnya, dimana terjadi penguatan yang tak terhingga kira kira 100.000 kali. Maka berlakulah rumus Vsaturasi = Vs-2. lalu arus mengalir ke resistor lalu ke kaki base transistor sehingga tegangan pada kaki base transistor sebesar 0,85 V dengan begitu maka transistor jadi ON ,dengan ON nya transistor maka ada nya arus yang mengalir dari supply menuju relay lalu ke kaki kolektor lalu ke emitor lalu ke ground ,dengan adanya arus yang mengaliri relay sehingga relay menjadi ON ,sehingga switch relay bergeser dari kanan ke kiri lalu ke batrai 12V dan motor bergerak sehingga pompa air hidup dan air terisi.

Rangkaian dengan Touch Sensor

Prinsip Kerja:

Sensor Touch berfungsi untuk mendeteksi terjadinya ada atau tidaknya sentuhan. Letaknya berada di dalam ruangan. Ketika ada seseorang yang menyentuh maka teras tanaman tadi akan terbuka, sensor akan berlogika 1. Arus dari sumber tegangan sebesar +7V masuk ke sensor hujan. Sehingga arus mengalir melewati resistor 10kohm dan masuk ke kaki non inverting amplifier. Rangkaian ini berjenis non inverting amplifier yang mana pada kaki non invertingnya terbaca Vin sebesar +5V dan pada kaki invertingnya terdapat RF dan RI. Yang mana rumus dari Vout = (Rf/Ri + 1) Vi. Vout = (10/10 + 1) 5 = 10V. Arus mengalir melewati R3 sebesar 1kohm menuju ke basis transistor. Terbaca tegangan pada basis transistor (VBE) sebesar +0,83V artinya transistor telah memenuhi syarat aktiv > 0,7V. Transistor ini memakai Emiter bias karena ada resistor di kaki emiternya sebesar 100. Arus tadi akan mengalir melewati R14 dan sumber tegangan +15V. Setelah itu arus akan menuju relay, lalu ke kaki kolektor, emitor , dan ke ground. Dikarenakan transistor daktiv maka relay akan berpindah dari bawah ke atas yang menghubungan rangkaian antara sensor rain dan touch.

Rangkaian dengan Sensor gp2d120 (sensor jarak)

Prinsip Kerja:

Letaknya berada di tepi taman yang berfungsi untuk mendeteksi ketika hewan mendekat. Ketika jarak <7m maka arus dari sumber tegangan sebesar +8V akan masuk ke sensor GP2D120. Sehingga arus mengalir menuju ke kaki non inverting op-amp. Tegangan yang terbaca pada kaki non inverting op-amp sebesar +2,08V. Rangkaian yang dipakai adalah rangkaian detector non inverting dimana terdapat tegangan referensi(Vref) dan tegangan input(Vin) untuk menentukan Voutputnya. Rumus mencari Vref = Persentase potensiometer dikali sumber tegangan potensiometer sebesar +5V. Jika persentase pada potensiometernya 40% makan Vref = 2V. Terdapat 2 kondisi., yang mana di saat Vin > Vref maka dari detector yang keluar adalah Vs += 15V. Sedangkan saat Vref>vin maka dari detector yang keluar adalah Vs = -15V. Rumus Vout = AOL (V1-V2). Diketahui Aol untuk Op amp 741 sebesdar 200.000. Vout yang didapat terlalu besar sehingga berlaku Vout = Vs-2. Vs nya +15V-2 = +13V. Hampir mendekati +14V pada rangkaian. Lalu arus mengalir melewati R12 sebesar 10kohm menuju ke kaki basis transistor. Dapat dilihat VBE atau tegangan pada kaki basis transistor sebesar 0,9 V, ini sudah memenuhi syarat sebuah transistor aktiv yaknik harus > 0,7 V. Pada transistor ini memakai fixed bias karena ada resistor sebesar 220k yang terhubung dengan sumber tegangan sebesar +12V. Karena transistor telah aktiv maka arus dari sumber tegangan sebesar +12V akan mengalir menuju relay lalu ke kolektor, emitor dan ground. Karena transistor aktiv makan relay juga aktiv dan switch akan berpindah dari kanan ke kiri. lalu arus mengalir menuju batrai sebesar 12V yang akan menggerakkan motor. Dengan geraknya motor tadi maka telah terdeteksi hewan yang mendekat taman sehingga pagar akan tertutup untuk melindungi tanaman dari hewan.

c) Video Simulasi [kembali]

6. Download File[kembali]

· File HTML disini

· Rangkaian Tugas Besar disini

· Video simulasi Tugas Besar disini

· Datasheet resistor disini

· Datasheet voltmeter disini

· Datasheet op amp LM 741 disini

· Datasheet kapasitor disini

· Datasheet osiloskop disini

· Datasheet Transistor NPN BC547 disini

· Datasheet Motor DC disini

· Datasheet Buzzer disini

· Datasheet LED disini

· Datasheet Relay 12V disini

· Datasheet Induktor disini

· Datasheet Baterai 12V disini

· Datasheet Potensiometer disini

· Datasheet Motor DC disini

· Datasheet Op-Amp 1458 disini

· Datasheet Op-Amp 3403 disini

· Datasheet Sensor Soil Moisture disini

· Datasheet Sensor Touch disini

· Datasheet Sensor Water disini

· Datasheet Sensor Rain disini

· Datasheet Sensor Vibration disini

· Datasheet Sensor Jarak(gp2d120) disini

· Library Soil Moisture Sensor disini

· Library Touch Sensor disini

· Library Rain Sensor disini

· Library Water Sensor disini

· Library Vibration Sensor disini

[menuju awal]

Cari Blog Ini

ELECTRICAL ENGINEERING
